020-3238 3218
020-3238 3218
一、產(chǎn)品簡介:
SK-668膠粘劑是一種不含甲醛和有機溶劑的環(huán)保型木材膠粘劑, 由乙烯-醋酸乙烯共聚合物組成的乳膠與水性高分子聚合物異氰酸酯(EPI)組成的雙組份熱固化體系,該產(chǎn)品是為高密度木材特意研發(fā)的具有很高的粘接強度和很好的耐候性,同時大大提高木材膠合后的干濕剪切強度,配合SK-10固化劑使用,可以在非常廣泛的溫度范圍內(nèi)固化,并獲得優(yōu)秀的耐水、耐熱、耐溶劑和很高的膠合強度。
適合于低溫條件保存和北方極冷的干燥環(huán)境,有良好的抗凍抗熱性,產(chǎn)品達到歐洲FIRA的檢測 BS EN 204:2001 D4等級和日本標(biāo)準(zhǔn)JAS的各項要求。
二、用途:

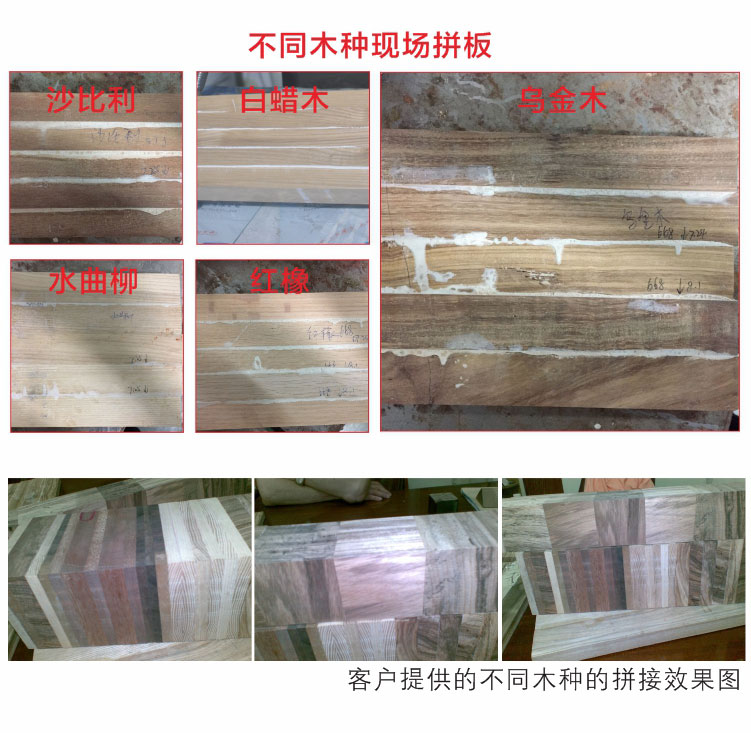

l 適合于條狀和塊狀木材硬木的拼板和指接,針對柞木、水曲柳、檀木、柚木、斑馬木有獨特的優(yōu)勢。
l 適合于CCA和ACQ防腐木的側(cè)拼和層拼。
l 薄木單板粘接、實木地板冷壓貼面。
l 竹地板和竹制品的側(cè)拼和層壓。

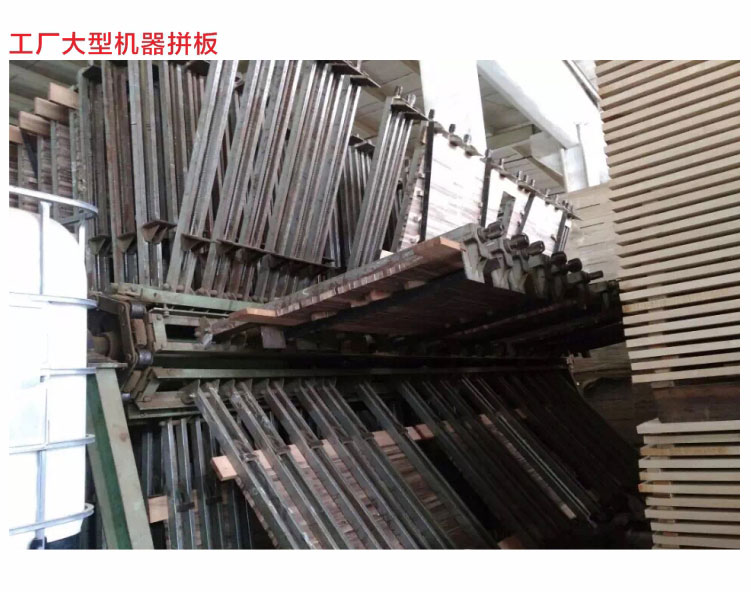

l 適用于冷壓、熱壓和高頻作業(yè)。
三、技術(shù)參數(shù):
|
膠粘劑SK-668 |
固化劑SK-10 |
外觀 |
白色粘性液體 |
深褐色或棕色液體 |
固含量(@150℃,1/2hr) |
50-52% |
100% |
PH值 |
7.5+1.0 |
- |
粘度(@25℃) |
8000-12000mpa.s(NDJ-1 4#,30rpm) |
100-300mpa.s |
四、使用條件:(根據(jù)實際情況可以適當(dāng)調(diào)整):
1、使用配比:SK-668:SK-10=100:12-15(重量比)
2、木材含水率:8-12%
3、涂膠量:拼板250-300g/ m2,貼面 150-180g/ m2
4、活性期:60分鐘
5、開放時間:<5分鐘
6、組裝時間:<12分鐘
7、加壓壓力:拼板12-20kg/cm2 (硬木),5-7kg/cm2 (軟木),貼面 5-10kg/cm2
8、加壓時間:拼板30-120分鐘(具體的加壓時間根據(jù)用戶不同的板和木材而定,如果有輔助加熱,如高頻、蒸汽或電加熱,時間可適當(dāng)減少)
貼面 3-5分鐘(at 80-100℃)
9、完成:在常溫狀態(tài)下過夜
10、養(yǎng)生:最終的粘接強度在3-5天后達到。
五、包裝規(guī)格:
SK-668:50KG 塑料桶,220KG鐵桶
SK-10: 6KG 塑料桶,33KG塑料桶
六、儲藏說明及注意事項:
1、SK-668在 5℃-35℃室內(nèi)陰涼通風(fēng)處避光保存,保存期六個月,SK-10密閉容器保存, 保存期十二個月.
2、應(yīng)密封儲存,避免與空氣中的水分接觸發(fā)生反應(yīng),每次使用后容器應(yīng)該保持密封。
3、勞動保護:避免吸入、觸及皮膚或污染衣物。若接觸到皮膚或身體其他部位應(yīng)立即用水沖洗。
4、膠粘劑泄露處理:膠粘劑泄露物應(yīng)使用吸附法處理,如碎布、舊報紙、干燥的沙土等。吸附物請勿隨意丟棄,應(yīng)集中堆放處理。盡量不用水沖洗,如用水沖洗應(yīng)防止污水到處流散污染環(huán)境。
5、固化劑注意事項:防止吸入,切勿吸入其蒸汽和噴霧;注意防火;空桶應(yīng)妥善處理,以防止污染環(huán)境。
